Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды и др.

Применение

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97. Кабели марки КВВГЭ нг-LS применяются также при необходимости защиты электрических цепей от влияния внешних электрических полей.

Кабели всех марок могут быть проложены на открытом воздухе и не распространяют горение при прокладке в пучках.

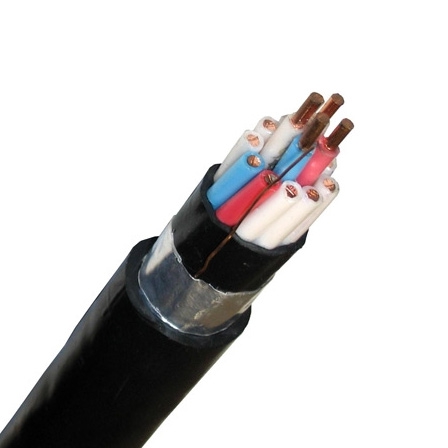

Конструкция

1. Токопроводящая жила — медная, однопроволочная, класса 1 по ГОСТ 22483.

2. Изоляция из поливинилхлоридной композиции пониженной пожароопасности.

3. Скрутка — изолированные жилы кабелей скручены. Кабели имеют цифровую или цветовую маркировку всех изолированных жил, обеспечивающую возможность идентификации пары каждой жилы при монтаже. При цветовой маркировке цвет цифр отличается от цвета изоляции жил. Цветовая маркировка сплошная или в виде продольных полос шириной не менее 1 мм. Допускается маркировка жил с использованием счетной пары в каждом повиве, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил. 4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ: из ПВХ композиции пониженной пожароопасности толщиной не менее 0,5 мм накладывается на скрученные изолированные жилы кабелей марки КВВГЭ нг-LS.

5. Экран (в кабелях марки КВВГЭ нг-LS) в виде обмотки из медной фольги или медной ленты номинальной толщиной 0,06 мм или алюминиевой фольги номинальной толщиной от 0,1 до 0,15 мм, или из фольгированного гибкого алюмофлекса с перекрытием, обеспечивающим сплошной экран при допустимых радиусах изгиба кабелей. Допускается изготовление экрана из продольно накладываемого фольгированного композиционного гибкого алюмофлекса или гофрированной алюминиевой фольги, при этом вдоль экрана продольно проложена медная проволока номинальным диаметром 0,4 — 0,6 мм.

6. Оболочка (в кабелях марки КВВГ нг-LS) накладывается поверх скрученных изолированных жил; (в кабелях маркиКВВГЭ нг-LS) накладывается поверх экрана из ПВХ композиции пониженной пожароопасности.

Технические характеристики

Рабочая температура окружающей среды: от -30оС до +50оС.

Относительная влажность воздуха при температуре +35оС: 98%.

Номинальная толщина изоляции для жил сечением:

• от 0.75 до 2.5 мм2 — 0.6 мм;
• от 4 до 6 мм2 — 0.7 мм.

Длительно допустимая температура нагрева жил при эксплуатации: +70оС.

Кабели устойчивы к монтажным изгибам.

Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0оС, не менее 3-х диаметров кабеля.

Прокладка кабелей может осуществляться при температуре окружающей среды не ниже -15оС.

Строительная длина кабелей, не менее 150 м.

Гарантийный срок эксплуатации 3 года (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления).

Срок службы, не менее 30 лет.
