АПВ, ПВ1, ПВ2
Кабели силовые / Каталог / Провода / Провод силовой для электрических установок / АПВ, ПВ1, ПВ2

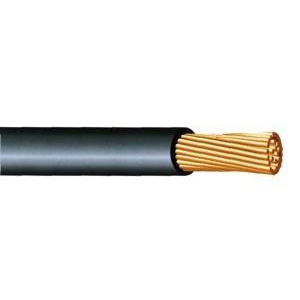

Провод АПВ, ПВ1, ПВ2 одножильный силовой для электрических установок.
Область применения АПВ, ПВ1, ПВ2
- провода АПВ, ПВ1, ПВ2 предназначены для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой 400 Гц или постоянное напряжение до 1000 В;
- АПВ, ПВ1, ПВ2 для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
Технические характеристики АПВ, ПВ1, ПВ2
Температура окружающей среды при эксплуатации проводов АПВ, ПВ 1, °С | от -50 до +70 |
Минимальный радиус изгиба, диам. кабелей АПВ, ПВ 1 | 10 |
Монтаж кабелей АПВ и ПВ 1 должен производиться при температуре не ниже, °С | -15 |
Конструкция АПВ, ПВ1, ПВ2
Жила провода - алюминиевая (АПВ) или медная (ПВ1, ПВ2), однопроволочная или многопроволочная.
Изоляция кабеля - ПВХ пластикат, различных цветов.
Сечение, мм2 | D, мм | Провод АПВ | Провод ПВ1 |
g, кг/км | g, кг/км | ||
1.5 | 2.9 | - | 19 |
2.5 | 3.4 | 15.4 | 30 |
4 | 3.9 | 21.1 | 44 |
6 | 4.4 | 28.1 | 63 |
10 | 5.6 | 45 | 107 |
16 | 7.1 | 65 | 172 |
25 | 8.8 | 111 | 264 |
35 | 10 | 143 | 356 |
50 | 11.7 | 192 | 480 |
70 | 13.5 | 256 | 682 |
95 | 15.8 | 356 | 935 |
120 | 17 | 432 | 1140 |
